공법개요
콘크리트 I형 거더의 상부플랜지에 H형강과 보강강판을 설치하여 콘크리트와 합성시켜 제작하고 PS 강연선에 의한 긴장력 도입 후, 제작된 PSC 거더를 하부구조물에 거치하기 전 제작장 바닥에서 보강강판을 제거함으로써 손실된 긴장력을 만회할 수 있도록 거더에 추가의 압축력을 도입시키는 공법
- 단면특성: I-콘크리트 거더의 지간 중앙부에 H형강 삽입
→ 단면 강성 증가 - 구조특성: H형강 상부플랜지에 보강강판 설치 및 PS강선 긴장 후 제거 → 추가 압축력 도입
- 적용성: 저형고, 장지간화, 거더 거치 후 2차 공정이 없어
→ 시공 간단, 안전성 및 경제성 확보

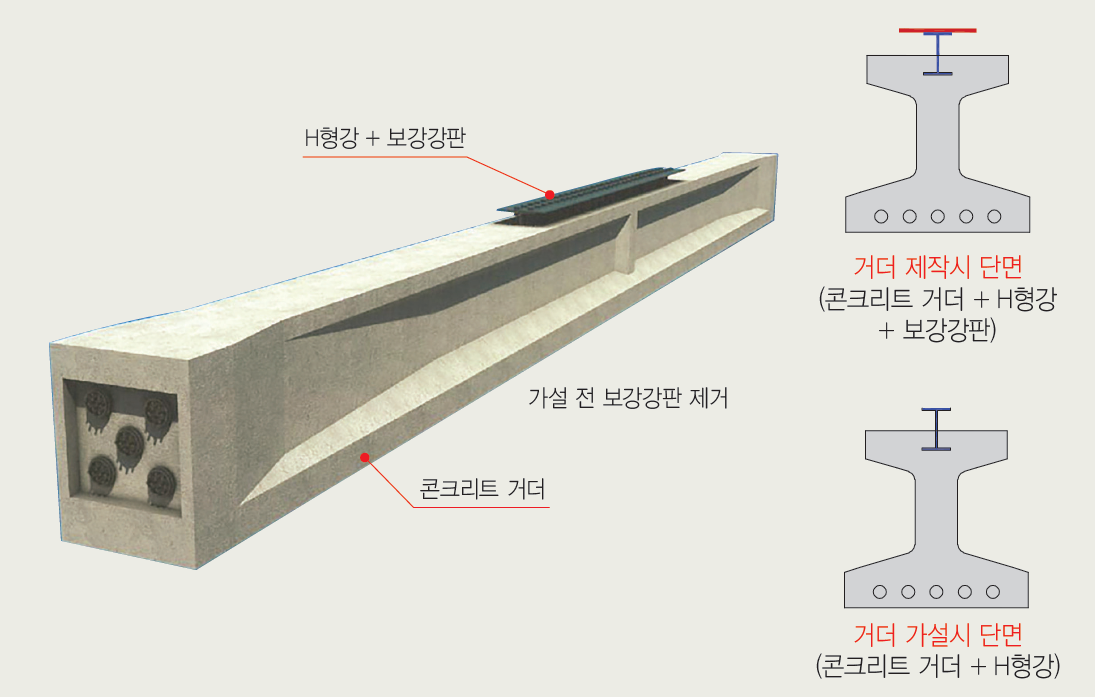

공법 구성

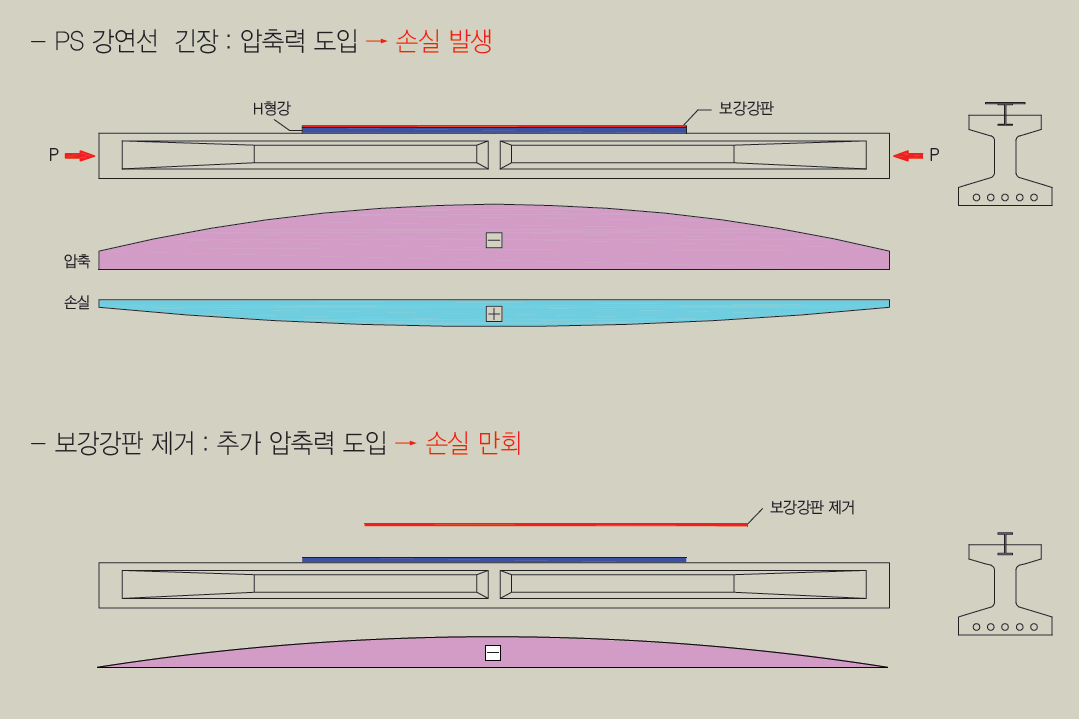

구조적 원리

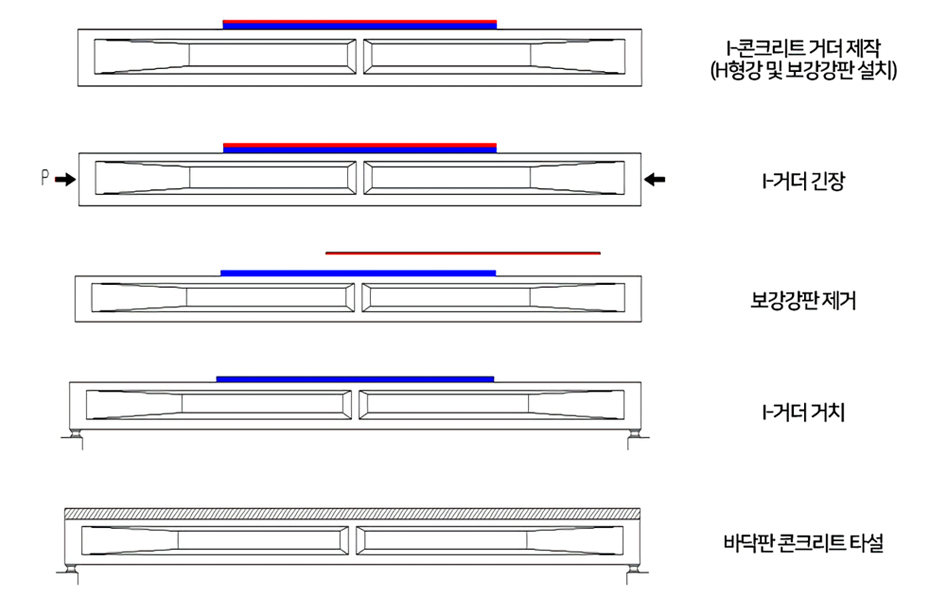

시공 순서
표준 형고
구분 | 도료교 | 철도교 | ||
---|---|---|---|---|
지간(m) | Con'c 강도 | |||
40MPa | 45MPa | 50MPa | 40MPa | |
20 | 0.80 | - | - | 1.40 |
25 | 1.00 | - | - | 1.80 |
30 | 1.25 | 1.15 | 1.05 | 2.20 |
35 | 1.50 | 1.40 | 1.30 | 2.60 |
40 | 1.80 | 1.65 | 1.55 | 3.00 |
45 | 2.15 | 1.95 | 1.80 | - |
50 | 2.50 | 2.25 | 2.05 | - |
55 | 2.85 | 2.55 | 2.35 | - |
60 | - | 2.85 | 2.65 | - |
공법 특징
성능 및 품질(안정성)
- 거더 상연에 설치한 H형강으로 긴장재의 편심거리를 증가시킴으로 긴장 효율 극대화
- 거더 가설 전 제작장 바닥에서 보강강판을 제거함으로써 PS강연선의 긴장에 의한 압축력 손실을 만회 또는 추가 압축력 도입으로 내구성이 우수한 거더 제작
- 역T형 단면으로 중립충이 낮아 동단면 대비 처짐 및 진동 성능 유리
안정성
- 거더 가설 후 고공에서의 2차 공정이 없어 안전성 우수
- 역T형 단면으로 가설시 전도사고의 위험 없음
시공성
- 일반적인 PSC 거더와 유사한 제작공정으로 거더 제작이 용이
- 1회 긴장 및 가설 전 제작장 바닥에서 보강강판 제거로 시공 간단 및 공사기간 단축
- 거더 가설 후 고공에서의 2차 공정이 없어 시공성 우수
경제성
- 일반적인 PSC 거더와 유사한 제작공정으로 경제성 우수
- 거더 가설 후 고공에서의 2차 공정이 없어 경제성 우수
- 보강강판의 재사용으로 경제성 우수
내구성
- 보강강판 제거로 추가 압축력을 도입하고 공용시 전구간 압축응력 상태로 거더 내구성 향상
유지관리성
- 보강강판 제거로 추가 압축력을 도입하여 거더 내구성 향상 및 공용시 전구간 압축응력 상태로 별도의 유지관리 불필요
미관
- 경간장 50m 거더 형고 2.5m 날렵한 미관 보유
- 별도의 외부 정착구가 없어 미관 우수
친환경성
- 거더 가설 후 고공에서의 2차 공정이 없어 환경오염 방지
- 보강강판 재사용 등 재료 절감으로 이산화탄소 배출량 감소
