공법개요
상부구조를 이루는 다수의 프리플렉스 거더는 동일한 압축력 도입 및 동일한 솟음으로 제작하고, 합성 전 고정하중은 거더에 단순 거동으로 부담시키고, 합성 후 고정하중 및 활하중은 우각부에 부담시키도록 한 강합성 라멘교 공법
- 단면특성: 강재와 콘크리트를 합성시켜 단면강성 증대
→ 장지간 저형고 가능 - 구조특성: 합성 전 힌지, 합성 후 강결 구조
→ 우각부 응력 과다 방지 - 적용성: 저형고, 장지간, 동바리 비설치, 거더와 거더의 연결없는 단순거치 → 시공성 및 경제성 우수
구조적 특징

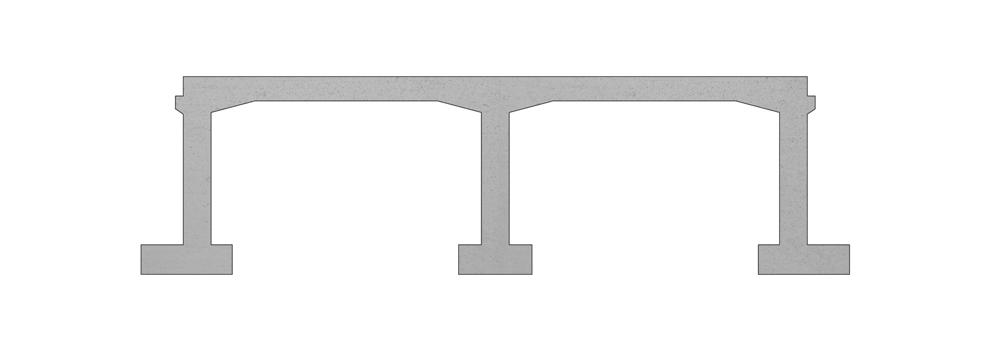

RC 라멘교
장점
- 교좌장치 및 신축이음이 없어 유지관리 및 주행성 양호
- 처짐 및 진동에 유리
단점
- 지간 15m 이내
- 슬래브 시공시 동바리 설치로 시공성 불량

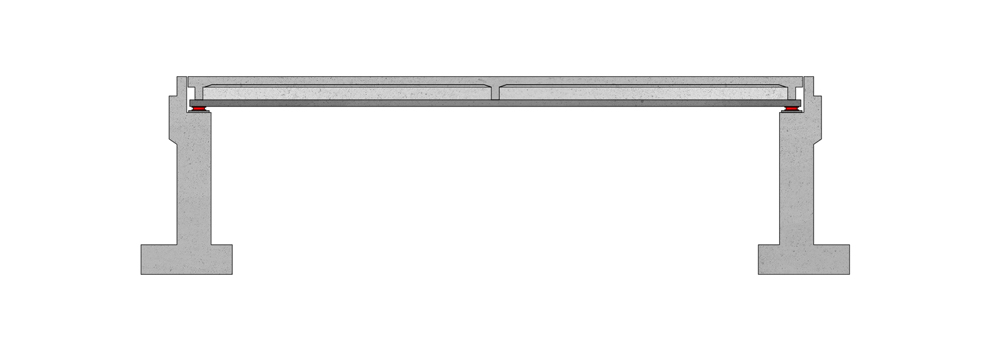

SMP 거더교
장점
- 낮은 형고, 지간 20m ~ 50m
- 슬래브 시공시 동바리 미설치로 시공성 우수
- 압축력 도입으로 균열에 대한 안정성 우수
단점
- 교좌장치 및 신축이음 설치로
유지관리 및 주행성 불량

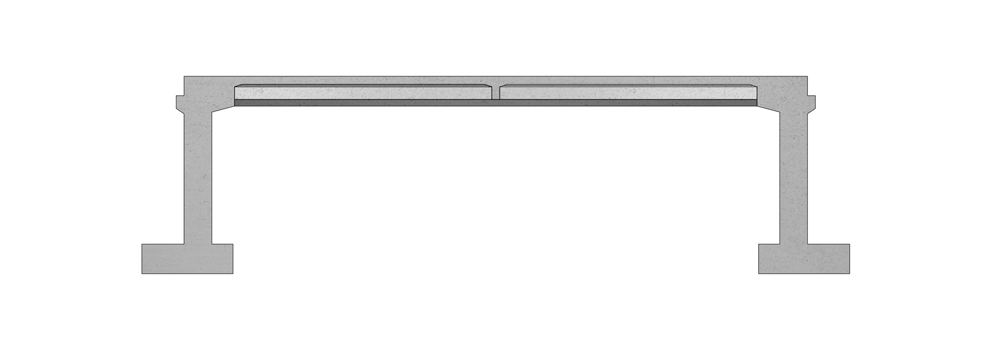

SMP 라멘교
경제성
- 강재와 콘크리트의 조합으로 경제성 우수, 가설시 연결 작업이 없는 단순거치로 경제성 우수
시공성
- 슬래브 작업시 동바리 미설치로 시공성 우수, 가설시 연결 작업이 없는 단순거치로 경제성 우수
구조성능
- 거더 자중 및 합성전 고정하중에 의한 단순거동 → 우각부 부모멘트 감소
- 2차 하중 재하로 다수의 거더 동일한 압축력 및 솟음 제어
표준 형고
| 교량 | 20m | 25m | 30m | 35m | 40m | 45m | 50m |
|---|---|---|---|---|---|---|---|
| MPcom거더교 | 0.8m ~ 1.0m |
0.9m ~ 1.1m |
1.1m ~ 1.3m |
1.2m ~ 1.4m |
1.4m ~ 1.6m |
1.7m ~ 1.9m |
1.9m ~ 2.1m |
| SMP거더교 | |||||||
| SMP라멘교 | 0.8m | 0.9m | 1.1m | 1.2m | 1.4m | 1.7m | 1.9m |
