공법개요
상부플랜지에 보강강판이 설치된 I형 강형에 1차 및 2차 프리플렉션 하중을 재하하여 상부구조를 이루는 다수의 프리플렉스 거더에 동일한 압축력 및 솟음이 도입되도록 제작하고, 거더 가설 전 제작장 바닥에서 보강강판을 제거하여 케이싱 콘크리트에 도입된 압축력의 손실을 만회하는 추가 압축력을 도입시키는 공법
- 단면특성: 강재와 콘크리트를 합성시켜 단면강성 증대

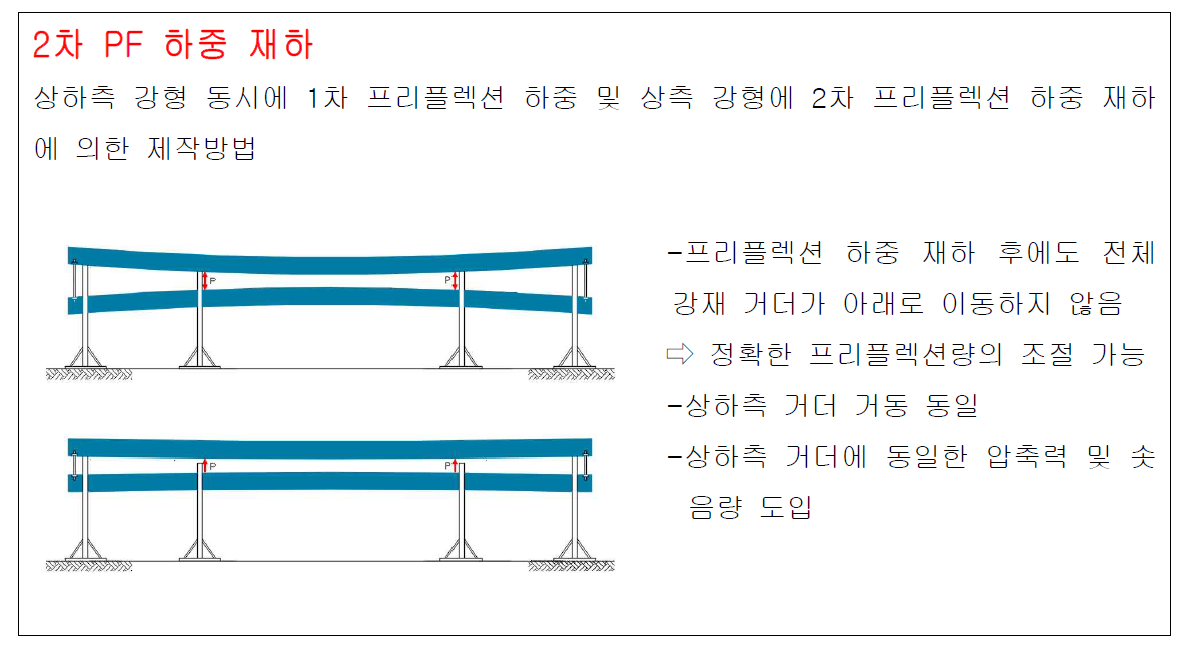

→ 장지간 저형고 가능 - 구조특성1: 제작과정에서 재하대 상측에 거치되는 강재 거더에 2차 프리플렉션 하중 재하
→ 모든 거더에 동일한 압축력 도입 - 구조특성2:강형 상부플랜지에 보강강판 설치 및 프리플렉션 하중 제거 후 제거 → 추가 압축력 도입
- 적용성: 저형고, 장지간화로 시야 확보 및 미관 우수
공법구성1
공법구성2
구조적 원리
시공 순서
1

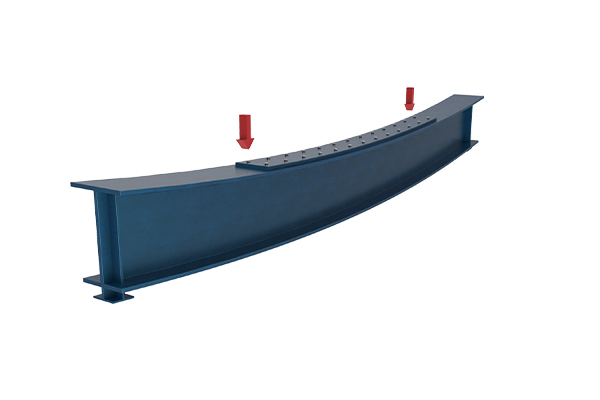

프리플렉션 하중 재하
(강형 상부플랜지 위에 보강강판 설치)
2

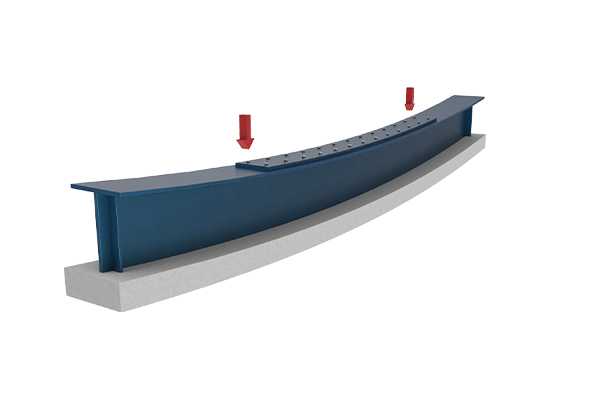

하부 케이싱 콘크리트 타설
3

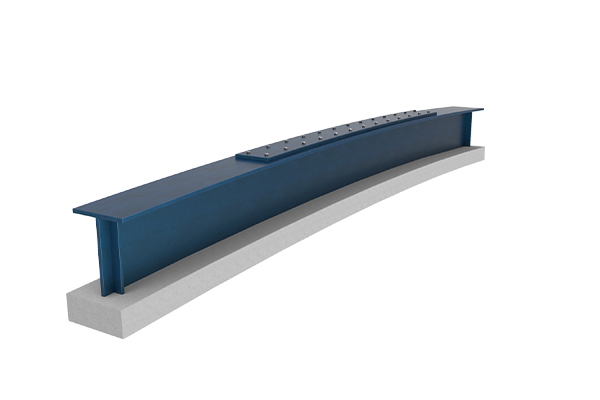

프리플렉션 하중 제거
(릴리즈)
4

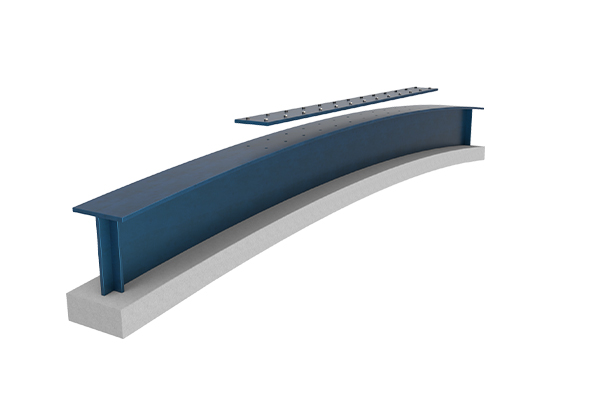

보강강판 제거

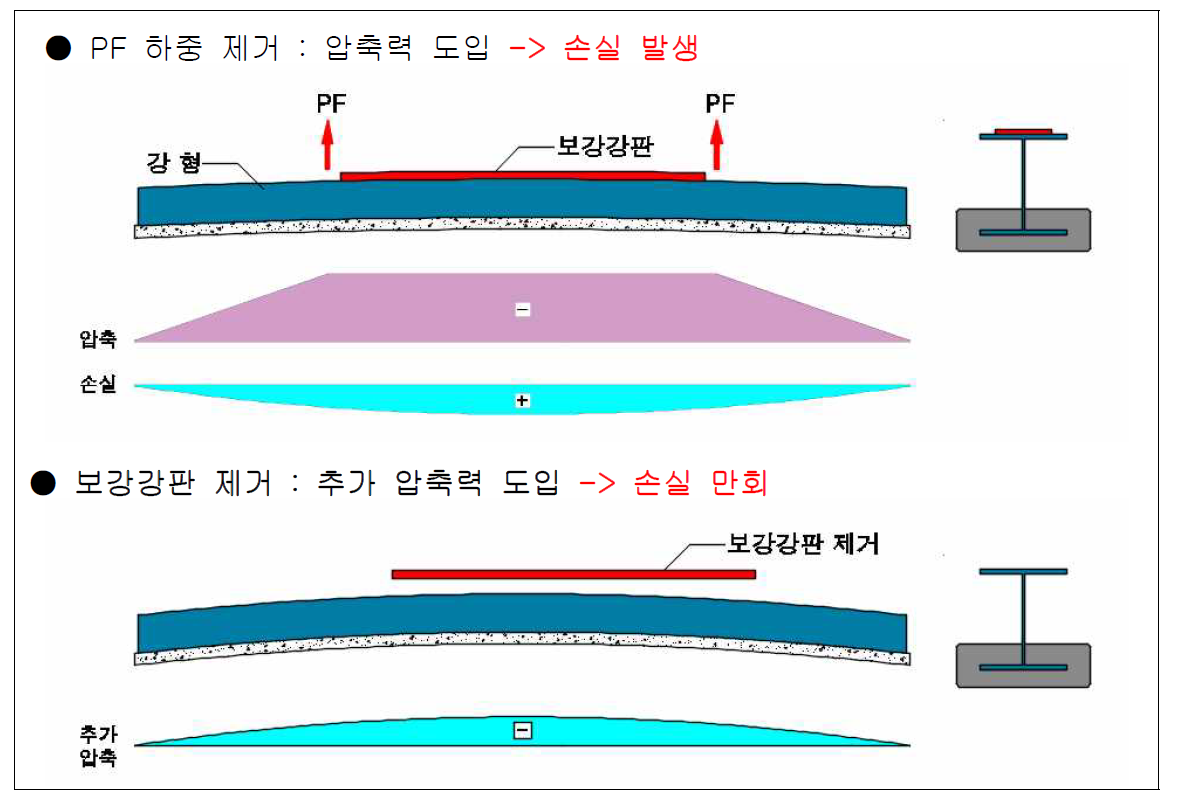

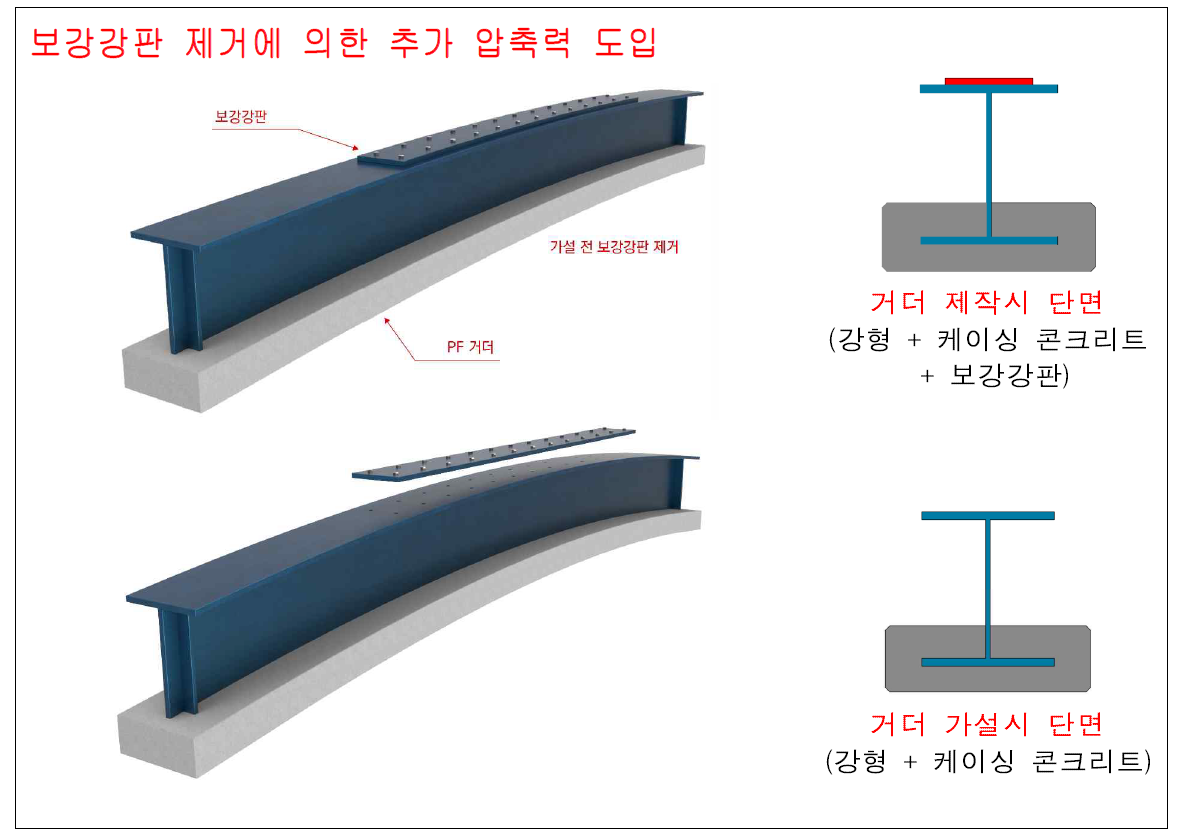

(릴리즈 후 발생된 손실 만회 - 추가 압축력 도입)
표준 형고
| 교량 | 20m | 25m | 30m | 35m | 40m | 45m | 50m |
|---|---|---|---|---|---|---|---|
| MPcom거더교 | 0.8m ~ 1.0m |
0.9m ~ 1.1m |
1.1m ~ 1.3m |
1.2m ~ 1.4m |
1.4m ~ 1.6m |
1.7m ~ 1.9m |
1.9m ~ 2.1m |
| SMP거더교 | |||||||
| SMP라멘교 | 0.8m | 0.9m | 1.1m | 1.2m | 1.4m | 1.7m | 1.9m |
